在科技论文写作中常常需要制作图表来让数据更直观，在前面的几篇文章当中我们已经为大家分享了关于表格的一些制作方法，今天Meeloun就来为大家分享下关于统计图（Figure）的用法。相对于表格来说，图形统计更加便于理解和比较。本文中我们主要分析统计图的制作方法，我们比较常见的统计图类型很多，比如直条图、百分直条图、直方图、线图和点图等等。中国留学生们在写科技论文的时候需要根据资料的类型及表达目的选用合适的统计图。
统计图在绘制过程中对其结构组成【包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）】、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图【直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）】的用法，希望对大家有所帮助。

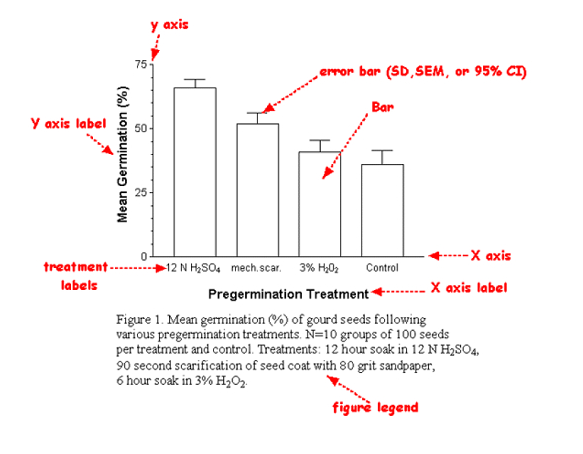

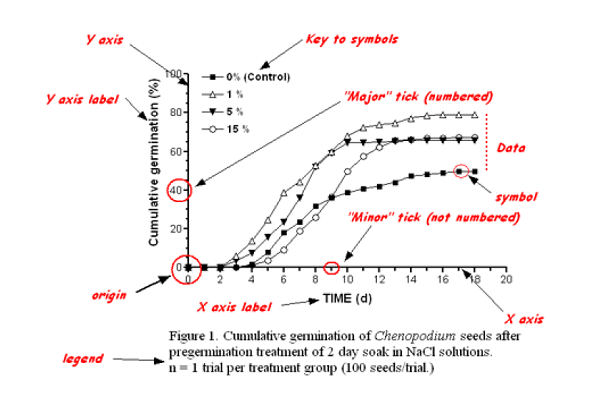

下图是Meeloun为大家展示的非常典型的直条图和线图，红色字体标记了各组成部分。
（1）图表反映的结果，包括扼要的统计描述；
（2）如果可以应注明实验的研究对象；
（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；
（4）实验地点（仅室外实验时需要）；
（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分,
即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国留学生们忽视）；
（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；
（7）实验的样本大小和统计检验结果；
（8）不要在两坐标轴标签之间用“versus”对其简单重述。
一、统计图的结构组成
1、标题（Legend）
标题一般位于表的下方。Figure可简写为“Fig.”，按照图在文章中出现的顺序用阿拉伯数字依次排列（如Fig.1，Fig.2……）。

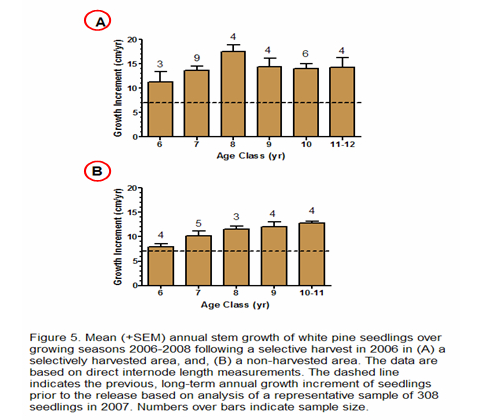

对于复合图，往往多个图公用一个标题，但每个图都必须明确标明大写字母（A，B，C等），在正文中叙述时可表明为“Fig. 1A”。
复合图的标题也必须区分出每一个图并用字母标出各自反映的数据信息。
例如：
2 轴标（Axis Label）
对于含有横轴、纵轴的统计图，两轴应有相应的轴标，同时注明单位。
3、数轴（Number axis）
数轴刻度应等距或具有一定规律性（如对数尺度），并标明数值。横轴刻度自左至右，纵轴刻度自下而上，数值一律由小到大。一般纵轴刻度必须从“0”点开始（对数图、点图等除外）。
4、图标（Symbol and Key to Symbols）
图中用不同线条、图像或色调代表不同事物时，应该用图标说明，图标应该清晰易分辨。
二、统计图的正文引述（Describe）
论文中每一个图都必须在正文中提及，并对统计图所反映的事物关系或趋势做出解释或得出结论。
例如：Germination rates were significantly higher after 24h in running water than in controls (Fig. 4)
三、常用的统计图类型及用法
下面列举四种常用统计图【直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）】的用法。
1、直条图（Bar Graph）
直条图是利用直条的长短来代表分类资料各组别的数值，表示它们之间的对比关系。可分为单式和复式两种。

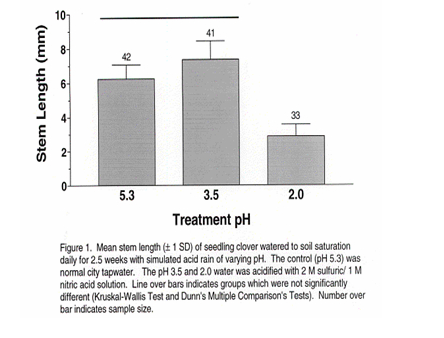

单式直条图：
（1）标题（Figure 1）位于图下方。标题含有丰富的信息量，包括处理方法、统计学检验及显著水平的解释等。
（2）Y轴标表示测量值（Stem Length），标注单位（mm）；X轴为不同的处理组。
（3）各直条图均标记了误差范围，并在标题中做出解释。
（4）在误差条上面用横线表示处理组间的统计学差异，并在标题中给予说明。

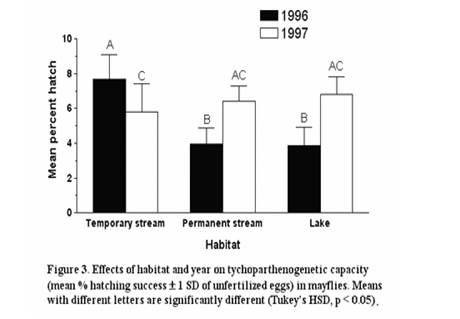

（1）横轴为基线，表示各个类别，纵轴表示其检测数值，刻度从0开始。
（2）同一类型中两个亚组用不同颜色表示，并有图例说明，表示不同年份。
（3）各直条宽度一致，各类型之间间隙相等。
（4）如以上单式直条图，标记了误差范围，并在标题中做出统计学解释。

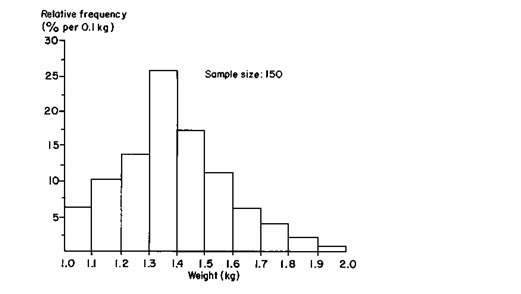

直方图是以不同直方形面积代表数量，各直方形面积与各组的数量多少呈正比。用于表达连续性资料的频数分布。Y轴可以是绝对数（如计量）也可以是相对数（如百分比）。
例如：
从上图我们看到：
（1） 直方图的Y轴用于表示频数(一般用“%”表示)，纵轴有主刻度和次刻度，刻度从0开始
（2） X轴用于表示检测变量【体重（Weight）】的测量值，将其分割成多个组以显示不同体重范围的频数分布情况。要注意每组间距应该合适，避免过宽或过窄
（3）直方图各直条间不留间隙，各直条间可用直线间隔，也可不用直线形成一个多边形图
（4）从标题中可以看到，该图信息来源于“表1”，有时结合统计表可以弥补统计图丢失精确数据的缺点

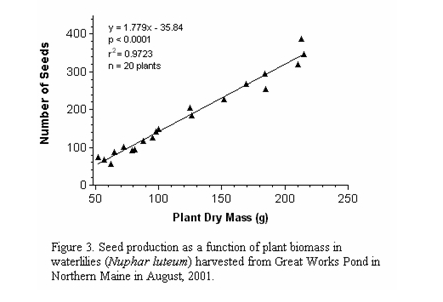

3、XY散点图（X,Y Scatterplot）
散点图用于表示两种事物的相关性和趋势。根据点的散布情况推测两事物有无相关。
例如：
（2） 以确保更能准确地绘制点，两轴刻度包含主刻度和次刻度。各轴刻度不一定从0开始，并且数值的范围应该包含所有点。
（3） 根据点的分布情况，推测两变量间是否相关。如果数据通过统计学分析证实变量间存在关系，如图中可以绘制出回归直线，并可计算出回归方程等信息。
4、XY线图（X,Y Line Graph）
线图适用于连续性资料，用于表明一事物随另一事物而变动的情况。

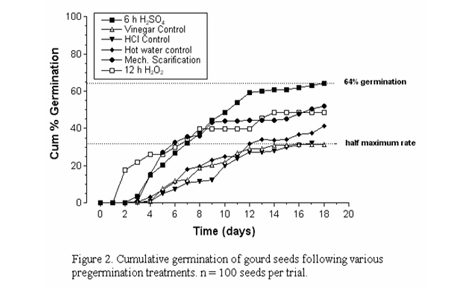

例1,如图：
（2） 按照时间先后及其频数确定并绘制各个点，再用线段连接起来。
（3） 绘制不同组别的点使用不同的图例，并有图例说明。

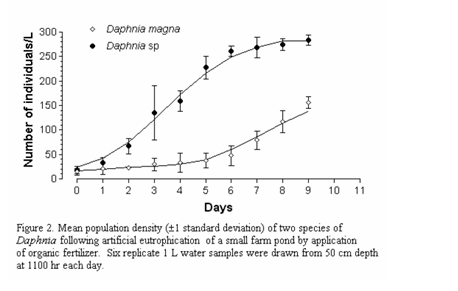

例2,如图：
（2） 每个点表示均数，并且在标题中注明，同时在图中显示每个点的误差范围。
（3） 同例1，同一组中的各个点用线段按顺序连接起来，以表示随时间的变化趋势。
